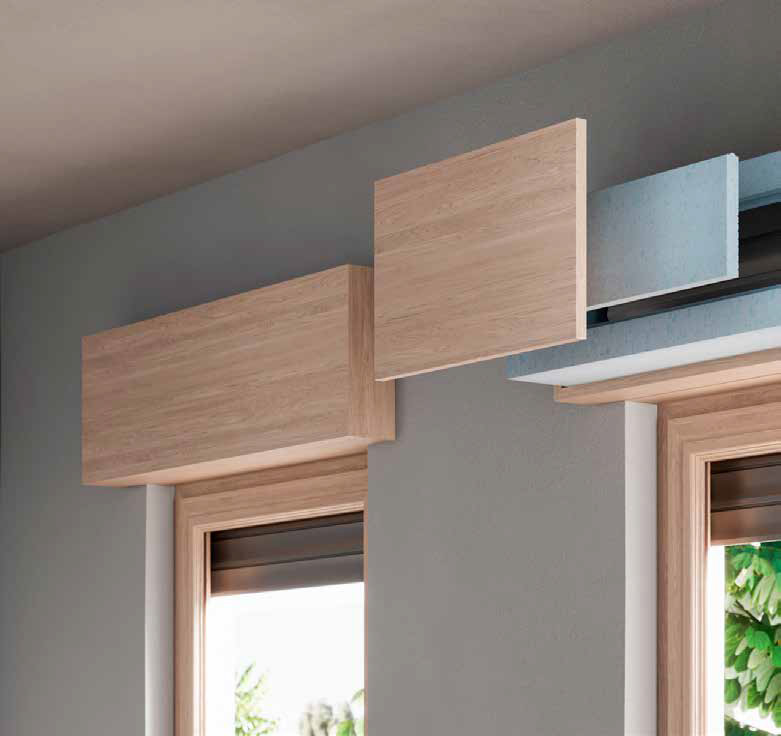

L'isolamento per i cassonetti degli avvolgibili, fai da te
ISOLATUTTO è un kit tecnico in EPS conforme ai CAM
(Criteri Ambientali Minimi) e certificato Remade in Italy, progettato
per isolare i cassonetti degli avvolgibili esistenti senza necessità di sostituirli.
La posa è veloce, non richiede opere murarie né competenze specifiche, e permette
di accedere al vano dell'avvolgibile in modo facile anche dopo l'installazione.
Evita dispersioni di calore e insorgenza di muffe nel vano avvolgibile.
Posa facilissima
3 semplici fasi: rilievo misure, taglio con cutter, incollaggio nel vano.
Vano sempre ispezionabile
Accesso rapido e immediato al vano avvolgibile anche dopo la posa.
Caratteristiche tecniche
Caratteristica
Prestazione
Norma
Stabilità dimensionale
+/- 0,5% DS(N)
EN1603
Sollecitazione a compressione
≥ 150 kPa
EN826
Conduttività termica dichiarata
0,034 W/(mK)
EN13163
Resistenza diffusione vapore
30–70 μ
EN12086
Classe di reazione al fuoco
E
EN13501
Trasmittanza termica
1,2 W/m²K (CentroMuro) — 1,1 W/m²K (FiloMuro)
UNI EN ISO 10077-2:2012
Densità
25 kg/m³
—
Composizione del kit (1 metro, giuntabile)
Il kit è composto da 5 pannelli: 1 pannello superiore (1000×300 mm),
1 inferiore (1000×300 mm), 1 frontale (1000×300 mm) e 2 laterali (300×400 mm).
Viene fornito in confezioni da 6 kit per scatola.
Accessorio disponibile: Passacinghia (conf. da 6 pz).

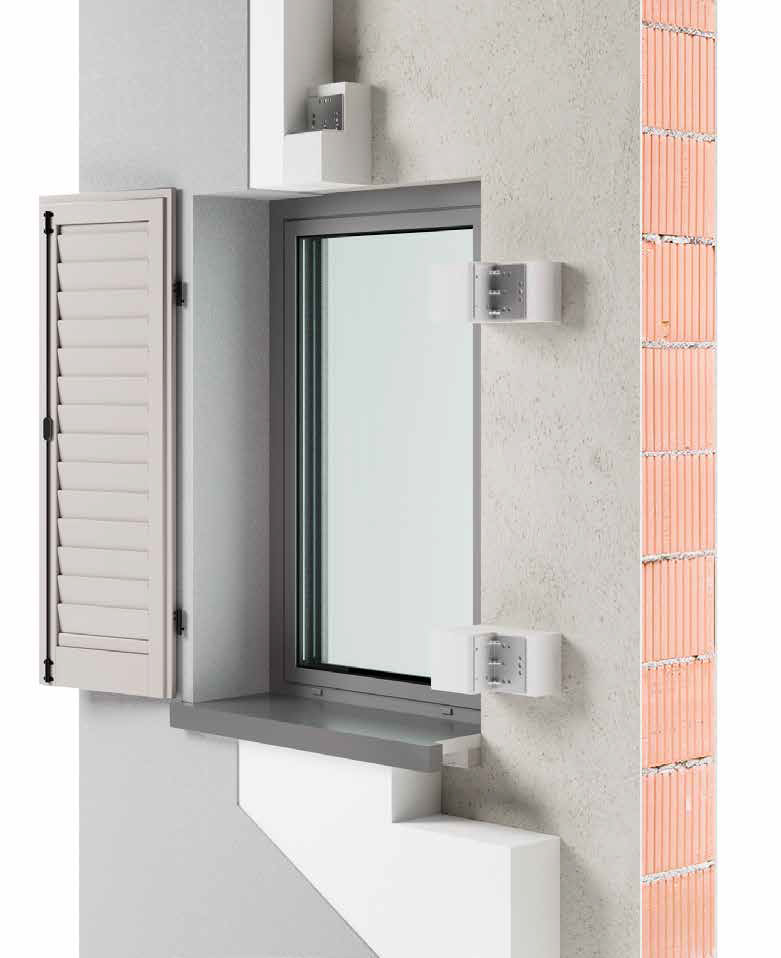

BLOKKO
Il sostegno per scuri in presenza di cappotto
BLOKKO permette il riutilizzo degli scuri esistenti dopo la posa del cappotto termico,
eliminando la necessità di sostituirli. Offre un'ampia superficie di applicazione del cardine,
sulla quale, terminato il lavoro di finitura, basta avvitare il cardine DeFAVERI senza necessità di preforo.
Il fissaggio in facciata avviene tramite appositi morsetti, combinati con collante,
garantendo una tenuta sicura e testata. BLOKKO sparisce completamente alla vista
e garantisce un valore di trasmittanza perfettamente allineato all'efficientamento del cappotto
(λ = 0,046 W/mK).
Sottoposto a severi stress test in laboratorio per la resistenza al carico del vento
(EN 1932) e alle operazioni meccaniche ripetute (EN 14201).
Riutilizzo degli scuri Dopo la posa del cappotto, senza sostituzione.
Tenuta testata e garantita Stress test EN 1932 e EN 14201.
Ampia superficie cardine Posa semplice, senza preforo necessario.
5 spessori disponibili 80, 100, 120, 140, 150 mm.

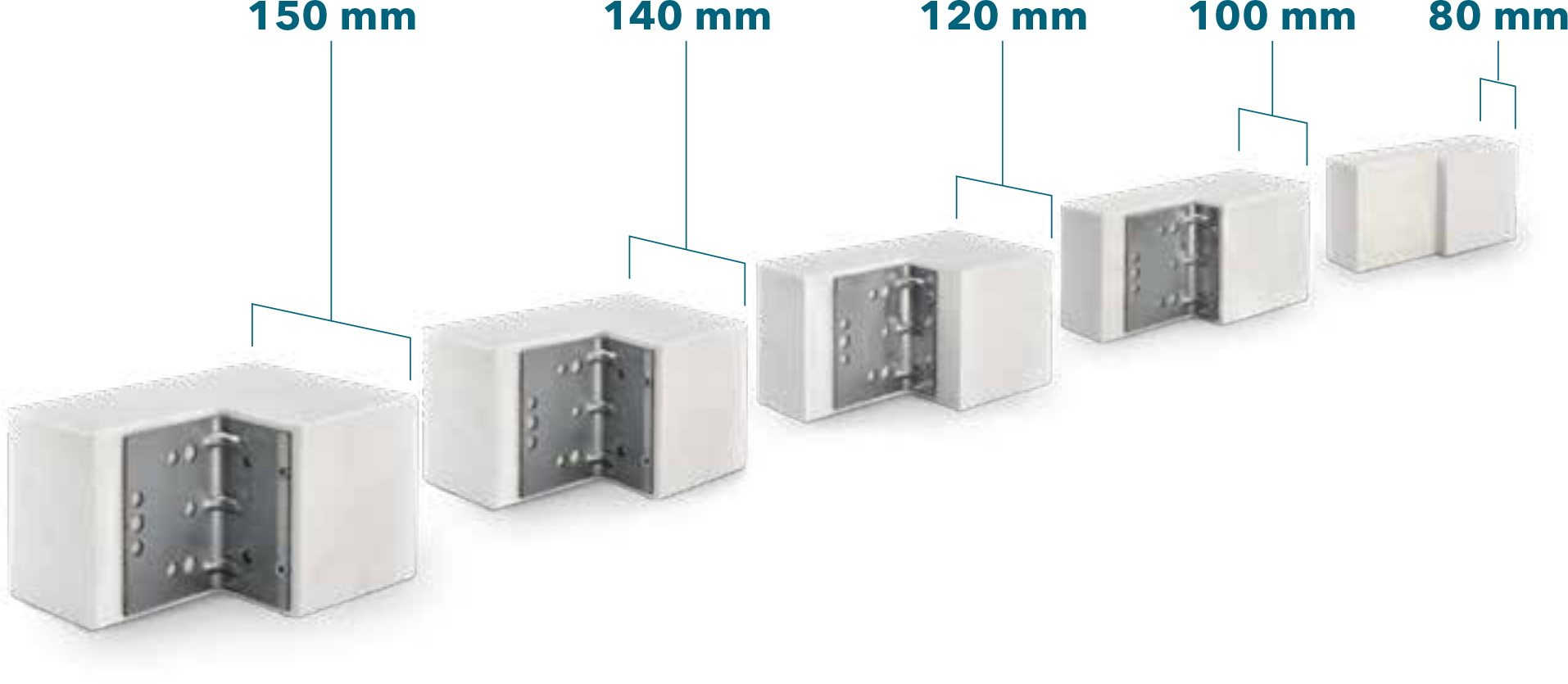

Gamma — 5 spessori
80 mmspessore
100 mmspessore
120 mmspessore
140 mmspessore
150 mmspessore
Fornito in confezioni da 12 pezzi per scatola.
I cardini (Standard e Speciali Impacchettamento) sono ordinati separatamente in base
al diametro del perno (Ø10 o Ø12) e alla lunghezza del gambo (90 mm standard, 130 mm per impacchettamento).
* Il BLOKKO da 80 mm è privo di staffa metallica.
Caratteristiche tecniche
Caratteristica
Prestazione
Norma
Cicli di prova (cardine lubrificato)
7000 + 1%
UNI EN14648:2008
Massa anta (dimensioni standard)
40 kg
UNI EN14648:2008
Resistenza alla corrosione
Cardine classe 4 — Grano classe 2
UNI EN1670
Stress di compressione al 10%
3,5 N/mm²
EN826
Coefficiente di conducibilità termica
0,0459 W/mK
EN12667
Resistenza diffusione vapore acqueo
25 μ
EN12086-1
Resistenza al fuoco
E (B2) — normale infiammabilità
EN13501-1
Densità
200 kg/m³
—
Cardini DeFAVERI
L'installazione di BLOKKO prevede l'utilizzo esclusivo dei cardini DeFAVERI,
disponibili nelle varianti per scuri tradizionali o a impacchettamento.
I cardini vengono forniti separatamente, in quanto dipendono dal
diametro del perno (Ø10 o Ø12) e dalla lunghezza del gambo
(90 mm soluzione standard, 130 mm per impacchettamento).
Tipo cardine
Diametro perno
Lunghezza gambo
Confezione
Colore
Immagine
Cardine Standard
Ø 10 mm
90 mm
12 pz
RAL 9005

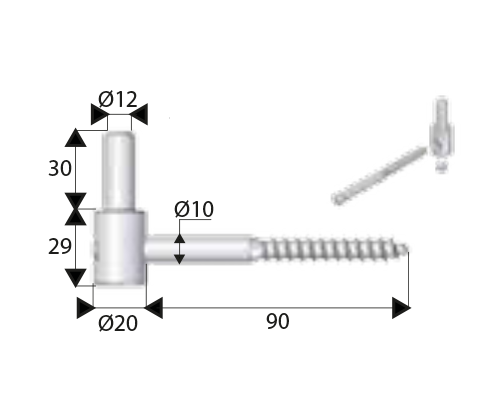

Cardine Standard
Ø 12 mm
90 mm
12 pz
RAL 9005
Cardine Speciale Impacchettamento
Ø 10 mm
130 mm
12 pz
RAL 9005

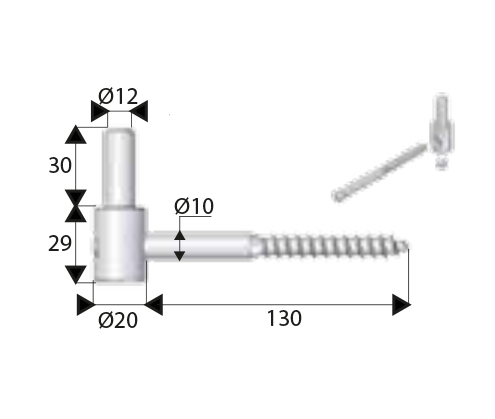

Cardine Speciale Impacchettamento
Ø 12 mm
130 mm
12 pz
RAL 9005
Compatibilità spessori BLOKKO / Cardini
Spessore BLOKKO
Cardini Standard (90 mm)
Cardini Speciali Impack. (130 mm)
80 mm *
✓
—
100 mm
✓
✓
120 mm
✓
✓
140 mm
✓
✓
150 mm
✓
✓
* Il BLOKKO da 80 mm è privo di staffa metallica.
Accessori

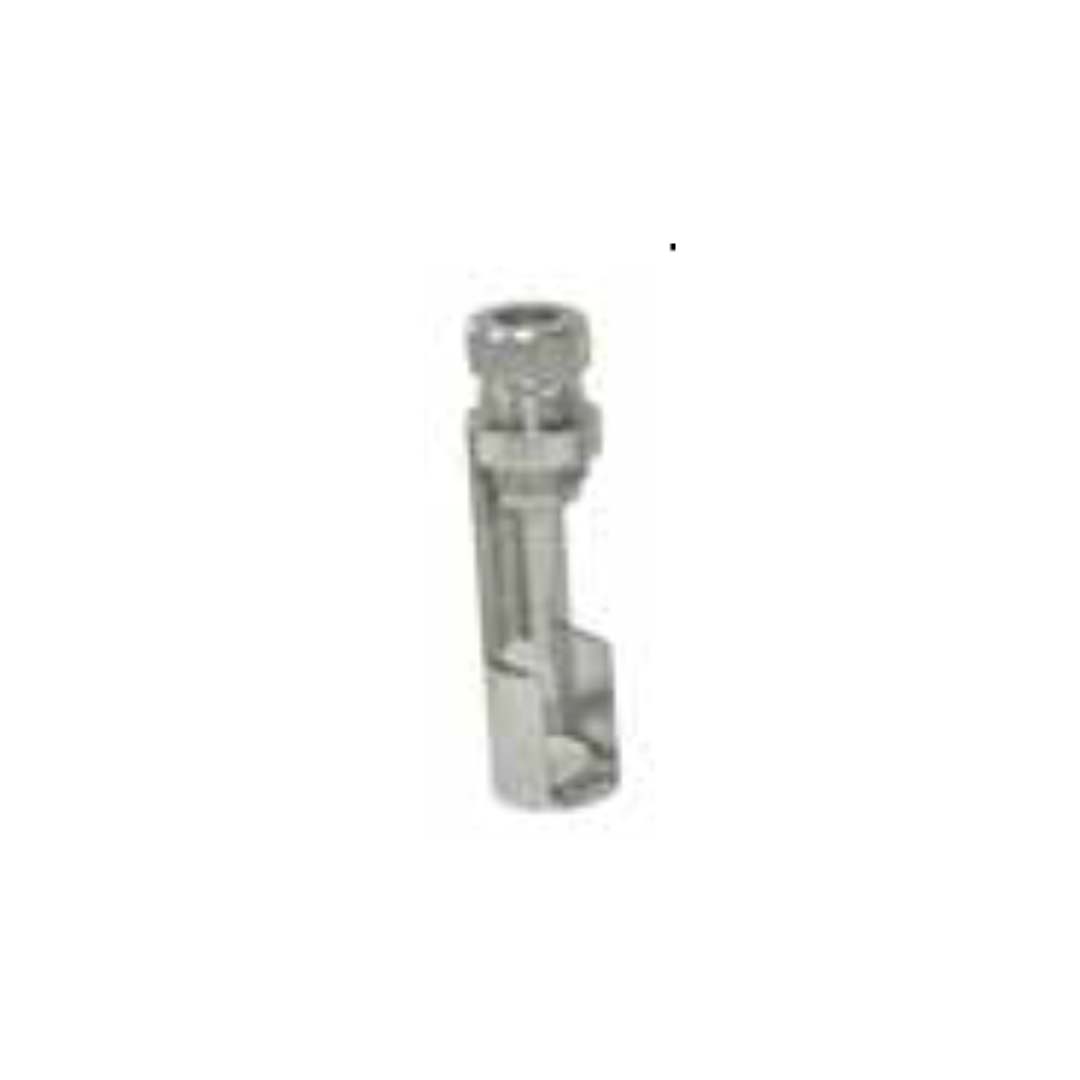

Morsetto Per il fissaggio di BLOKKO in facciata, combinato con collante. Conf. da 1 pz.

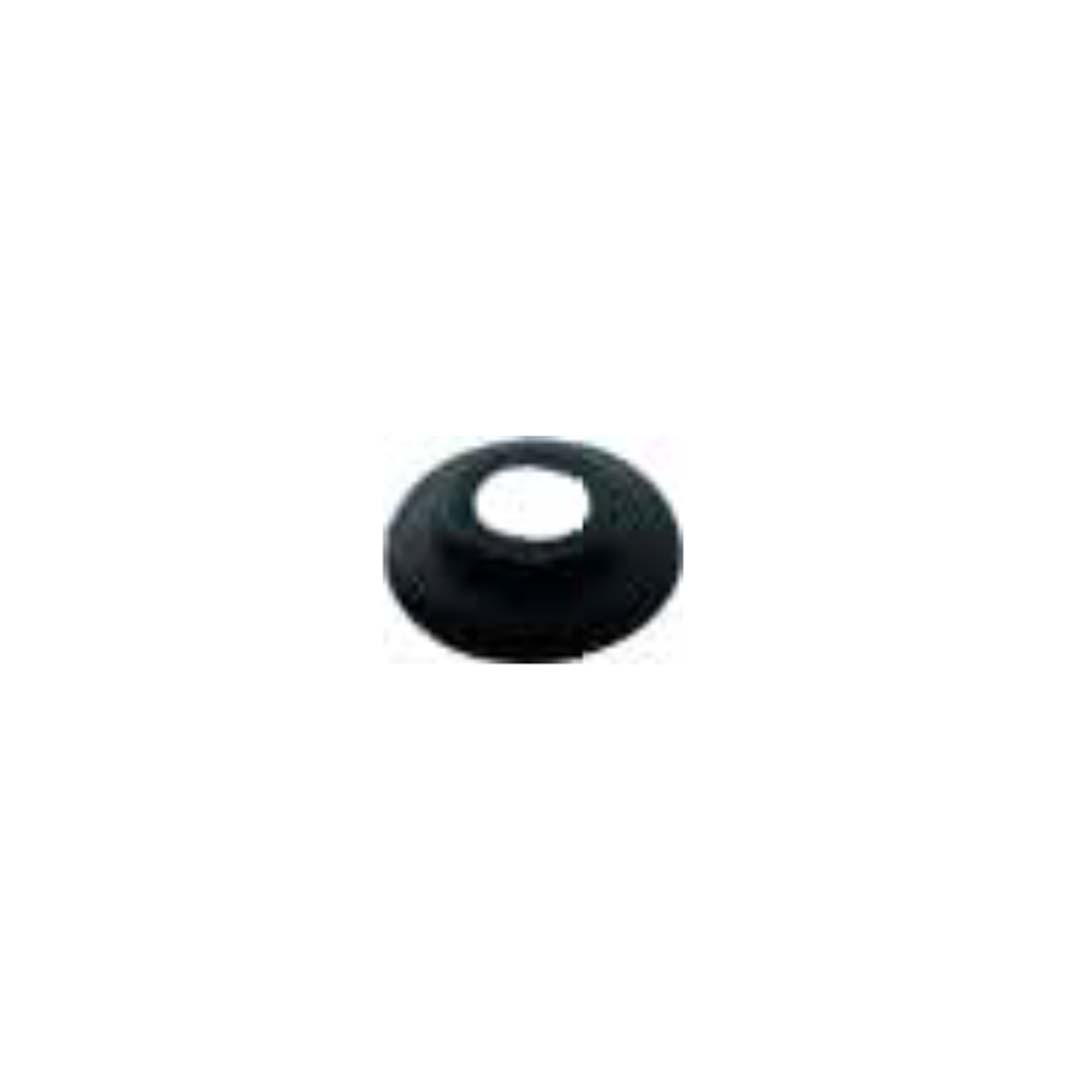

Rondella per cardine DF Accessorio di finitura per il cardine DeFAVERI. Conf. da 30 pz.

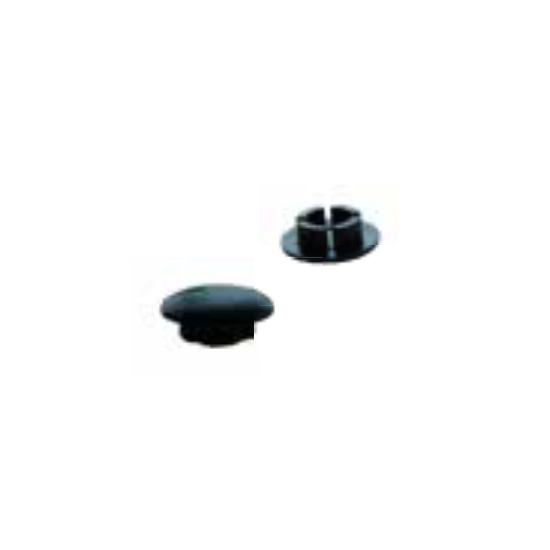

Tappo per cardine DF Copre la testa del cardine DeFAVERI. Conf. da 30 pz.

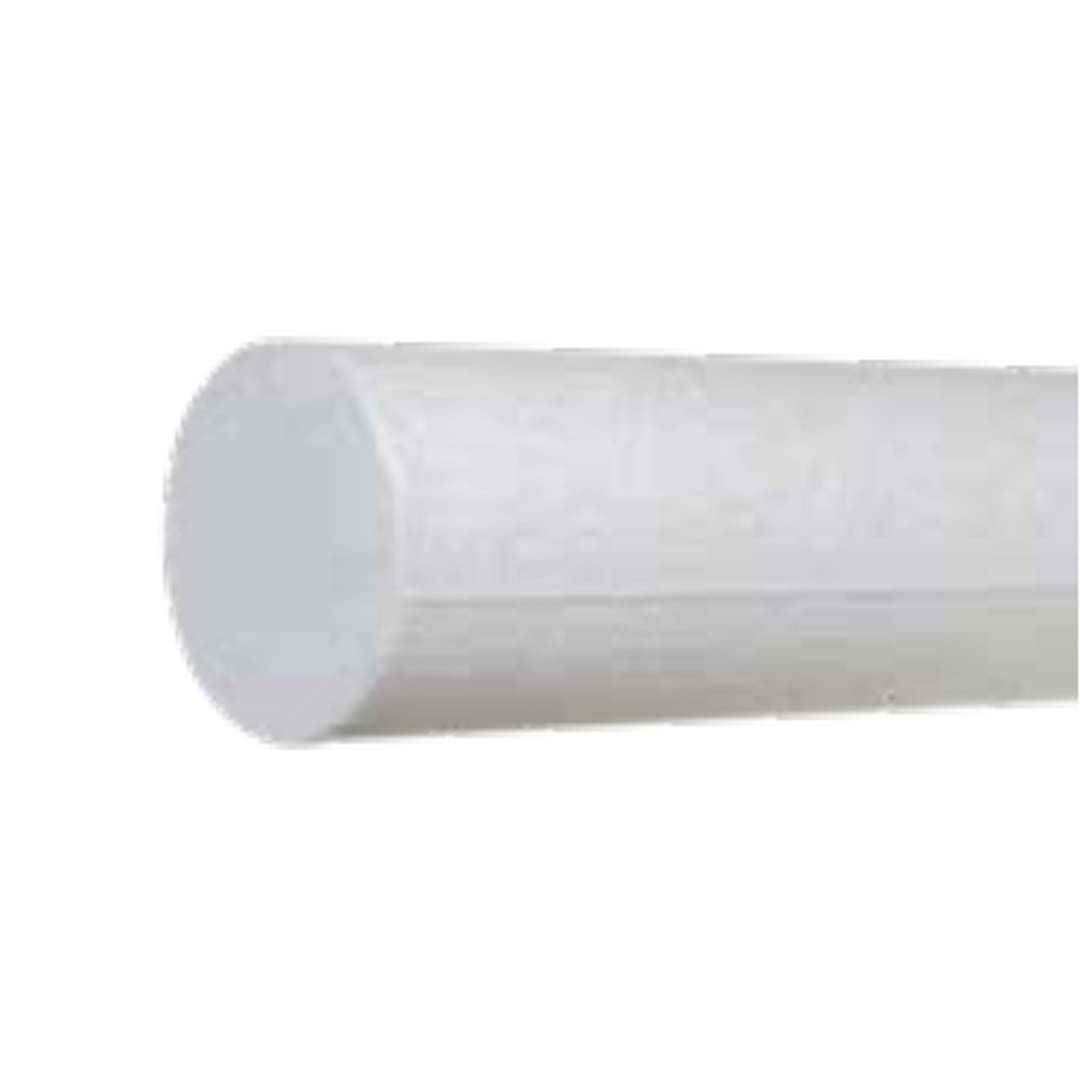

Cilindro Fermapersiane Barre da 1100 mm — Ø 90 mm. Fermo scuri in posizione aperta.

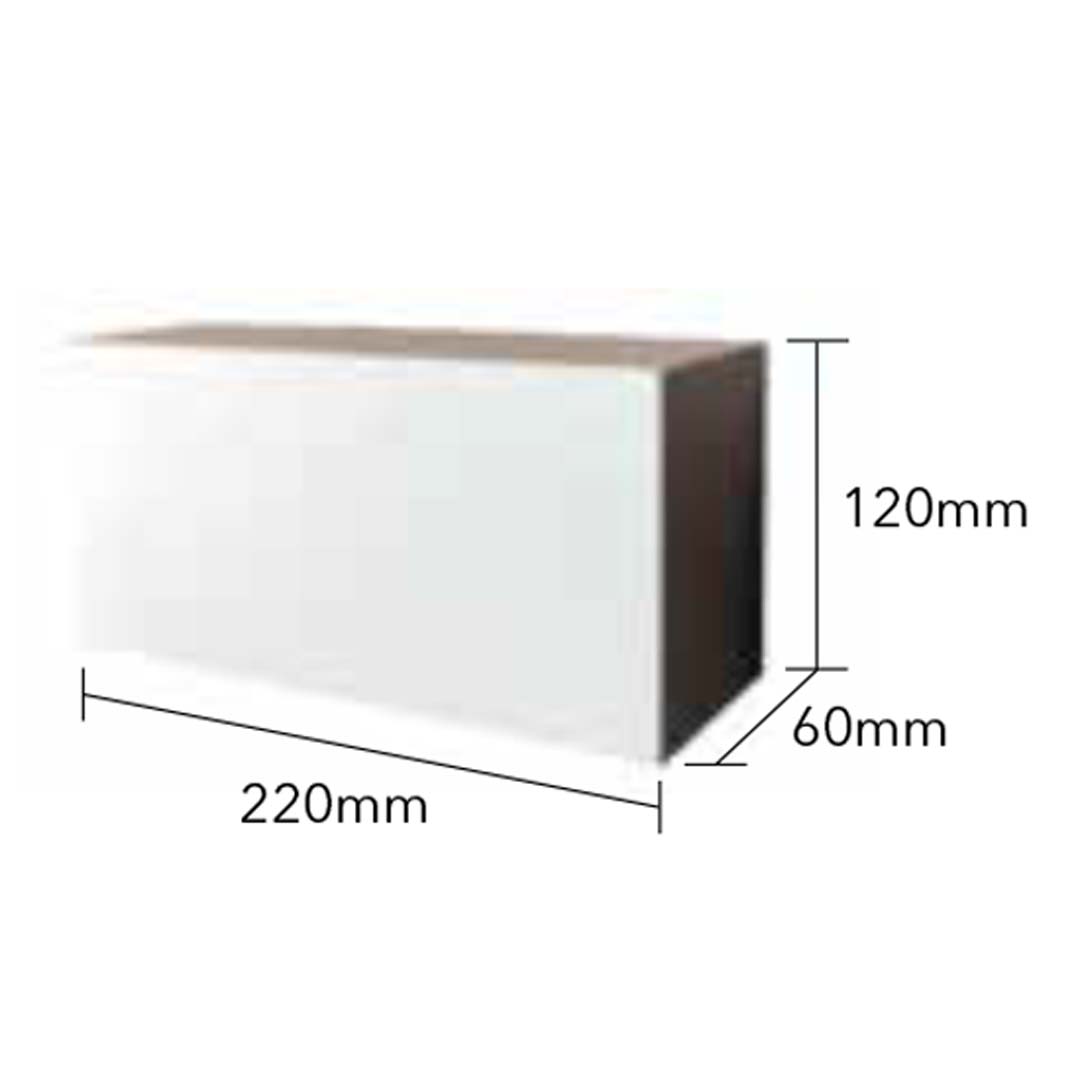

Blokketto Ferma Spagnoletta 220 × 120 × 60 mm. Mantiene la spagnoletta in posizione chiusa.
Fissaggio
Il fissaggio in facciata avviene tramite l'utilizzo degli appositi morsetti,
abbinati al collante: la combinazione garantisce una tenuta sicura e testata.
La profondità massima di ancoraggio nella muratura è di 70 mm.
Terminato il lavoro di finitura del cappotto, basterà avvitare il cardine DeFAVERI
direttamente sul BLOKKO senza necessità di preforo.
Confezione
BLOKKO viene fornito in confezioni da 12 pezzi per scatola.
I cardini Standard e Speciali Impacchettamento sono ordinati separatamente
in base al diametro del perno (Ø10 o Ø12) e alla lunghezza del gambo
(90 mm standard, 130 mm per impacchettamento).
Forza di estrazione vite Ø 4,5 mm (ancoraggio 40 mm)
979 N
Test interno
Forza di estrazione vite Ø 7,5 mm (ancoraggio 40 mm)
1875 N
Test interno
Modulo elastico
74 N/mm²
Test interno
Stress di compressione al 10%
3,5 N/mm²
EN826
Stress di compressione al 2%
1,48 N/mm²
EN826
Coefficiente di conducibilità termica
0,0459 W/mK
EN12667
Resistenza diffusione vapore acqueo
25 μ
EN12086-1
Resistenza al fuoco
E (B2) — normale infiammabilità
EN13501-1
Max capacità assorbimento acqua (28 gg)
5%
EN12087
Densità
200 kg/m³
—

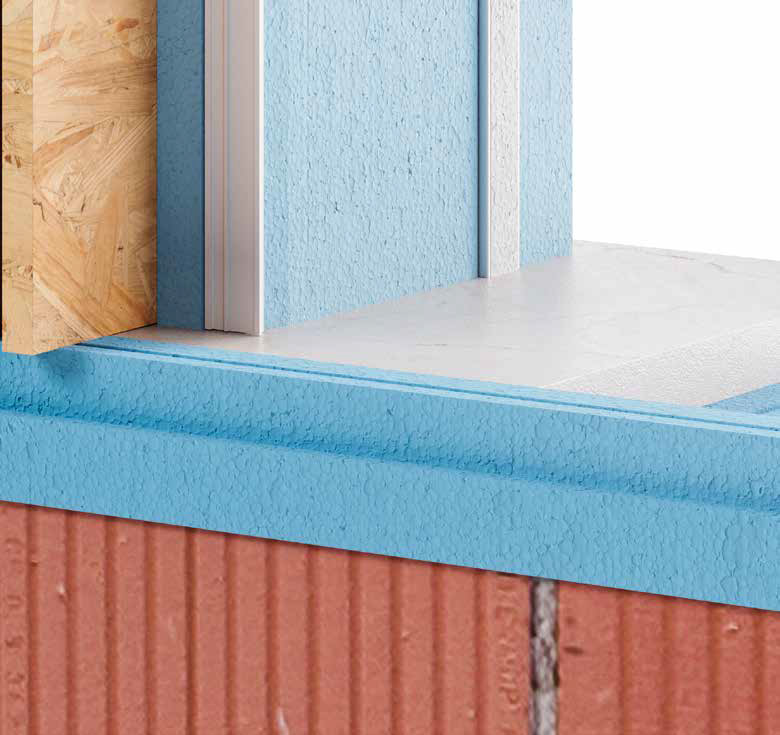

KUTT
Il sottobancale in kit che evita condense e muffe
Soglie e davanzali in pietra o marmo sono tra le principali cause di trasmittanza termica
alla base delle finestre. KUTT è un kit in EPS conforme ai CAM,
studiato per contenere e isolare completamente la soglia dal muro, eliminando ogni problema
di ponte termico tra esterno e interno.
Offre la massima efficienza energetica senza rinunciare alla soglia in pietra o marmo.
È adatto sia per finestre a filo muro che centro muro, portafinestre, e può contenere
soglie di diversi spessori. La base è dotata di guide e incastri per un montaggio
pratico, veloce e modulare.
Soluzione immediata Isola completamente la soglia dal muro.
Realizzazione facilissima Guide e incastri per montaggio rapido.
Massima versatilità Filo muro, centro muro, portafinestra.
Caratteristiche tecniche
Caratteristica
Prestazione
Norma
Stabilità dimensionale
+/- 0,5% DS(N)
EN1603
Sollecitazione a compressione
≥ 150 kPa
EN826
Conduttività termica dichiarata
0,034 W/(mK)
EN13163
Resistenza diffusione vapore
30–70 μ
EN12086
Classe reazione al fuoco
E
EN13501
Densità
50 kg/m³
—
Composizione del kit
Il kit (profondità 500 mm, moduli giuntabili da 1000 mm, pendenza 1%) include:
10 pannelli base giuntabili, 10 listelli taglio int/est finestra filo muro, 10 listelli taglio int/est
portafinestra e finestra-portafinestra centro muro, 10 listelli bordo laterale.
Disponibili su richiesta: Listello D (spessore aggiuntivo), Listello DF Strong (carichi pesanti),
Alzante DF Eco Strong (ante scorrevoli), Staffe di sostegno per cappotto (conf. 12 pz, mis. 130×150 mm e 90×150 mm).

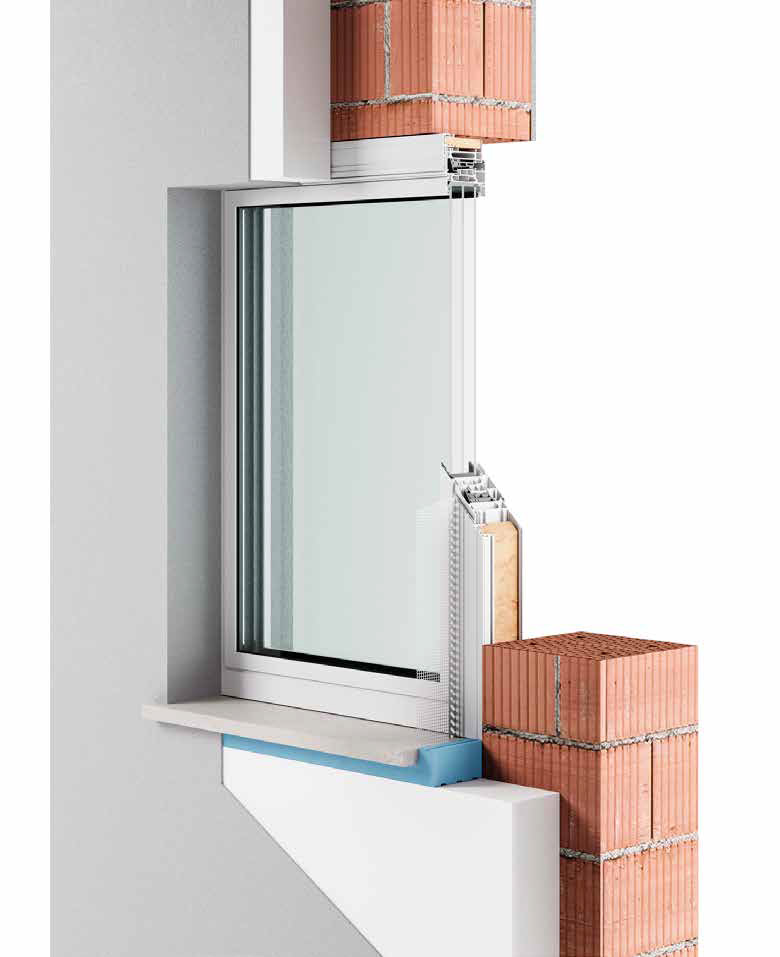

C1 SUPER
Il controtelaio a taglio termico che aumenta le performance degli infissi
C1 SUPER è un profilo nervato in PVC con cui realizzare in modo semplice
e veloce i controtelai per gli infissi. Crea un taglio termico tra muro e infisso, eliminando
i ponti termici che nei controtelai tradizionali generano condense e muffe.
Disponibile in 6 battute e fornito in barre da 3 metri,
è adattabile sia per il filo che per il centro muro. Le barre sono provviste di
pellicola protettiva da rimuovere prima della posa dell'infisso.
Ha superato i test di tenuta all'acqua (UNI EN 1027/00 e UNI EN 12208/01).
Taglio termico efficace Mantiene le performance degli infissi.
Zero sfridi Barre da 3 m utilizzabili interamente con le giunzioni lineari.
Sistema completo Guide avvolgibili, guida ZANZ, reti intonaco e cappotto.
Posa facile e veloce Squadrette, giunzioni lineari e zanche incluse.
Gamma — 6 battute disponibili
25 mmbattuta
40 mmbattuta
50 mmbattuta
60 mmbattuta
70 mmbattuta
80 mmbattuta
La confezione contiene 12 barre da 3 metri di profilo in PVC.
Tutta la ferramenta (squadrette A interne, B esterne, giunzione C lineare, zanche a murare)
è da ordinare separatamente in confezioni dedicate.

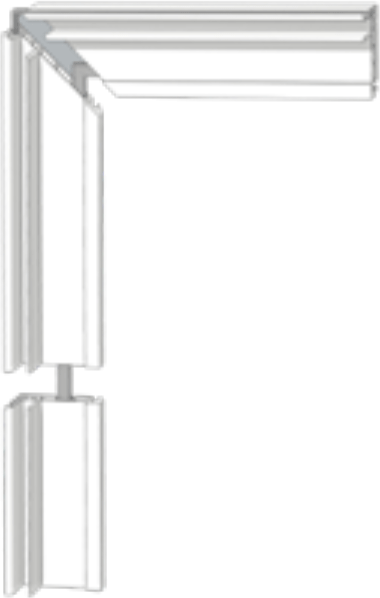

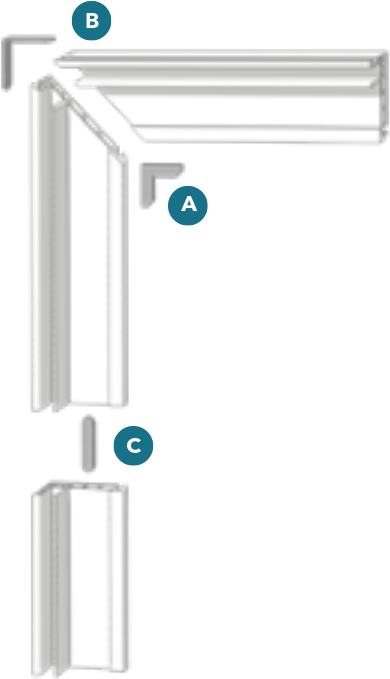

Assemblaggio
C1 Super è dotato di giunzioni ideate per l'assemblaggio del controtelaio:
due squadrette in acciaio per unire gli angoli e la giunzione lineare per utilizzare gli sfridi.
Per il fissaggio del controtelaio a muro sono disponibili le zanche.
Accessori
Accessorio
Descrizione
Confezione
Immagine
Giunzione "A" Squadretta Interna
Per unire gli angoli del controtelaio internamente.
50 pz
Giunzione "B" Squadretta Esterna
Per unire gli angoli del controtelaio esternamente.
50 pz
Giunzione "C" Lineare
Per utilizzare gli sfridi, collegando barre in linea.
50 pz
Zanca "D" a Murare
Per il fissaggio del controtelaio alla muratura.
200 pz

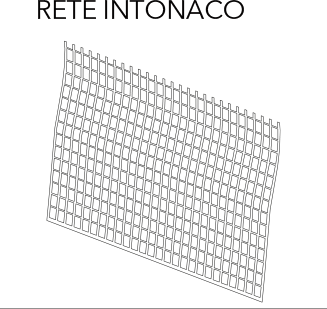

Rete Intonaco
Evita microcavillature in fase di intonacatura. Si unisce al profilo tramite apposito incavo.
Barre 2 mt — 25 pz

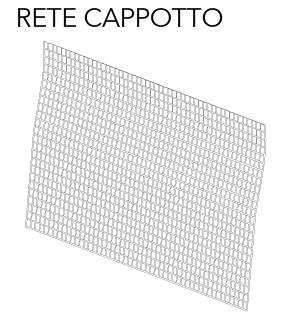

Rete Cappotto
Evita microcavillature in fase di posa del cappotto. Si unisce al profilo tramite apposito incavo.
Barre 2 mt — 25 pz
Principali optional
Guida Avvolgibile
Si aggancia al C1 Super tramite incastro. Adattabile a tutte le situazioni di posa, disponibile con corsia per rete intonaco o cappotto. Barre da 3 mt, conf. 12 pz.
Guida ZANZ
Risolve il calo delle prestazioni termiche dovuto all'installazione delle zanzariere. Riduce notevolmente il ponte termico. Barre da 3 mt, conf. 8 pz.
Inviti Avvolgibile
In PVC, facilitano lo scorrimento dell'avvolgibile evitando graffi. Disponibili destri e sinistri. Conf. da 20 pz.
Tappo e Spazzolino
Tappo per chiusura guida avvolgibile, conf. 40 pz. Spazzolino per tenuta inferiore avvolgibile, conf. da 77 mt lineari.
